Prüfgestelle

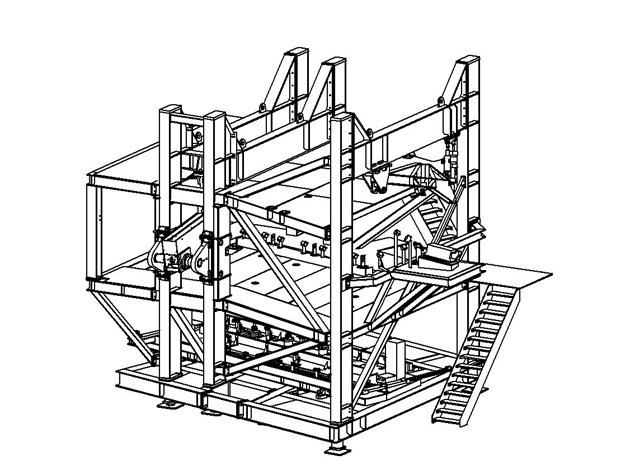

Prüfgestell für ein Flugzeugbauteil, 60t:

In einem Testgestell werden mittels Hydraulikzylinder die Luftlasten an einem Flugzeugbauteil simuliert. Es wurden verschiedene statische Belastungsversuche für die Zulassung im Luftverkehr gemacht.

Das Testgestell besteht aus den Hauptkomponenten:

• Gestell mit Bühnen
• 3 x Schlitten manuell verstellbar
• Aufnahmemechanik des Flugzeugbauteiles mit manueller Verstellung

Abmessungen des Testgestelles:

• Länge: 9 m
• Tiefe: 7 m
• Höhe: 6 m
• Gewicht: 60 t
• Trägergrößen HEB 400 bis HEB 900
• 20 Zylinder von 20 kN bis 160 kN
• Material: S355
• Verformung des Gestelles kleiner 3 mm

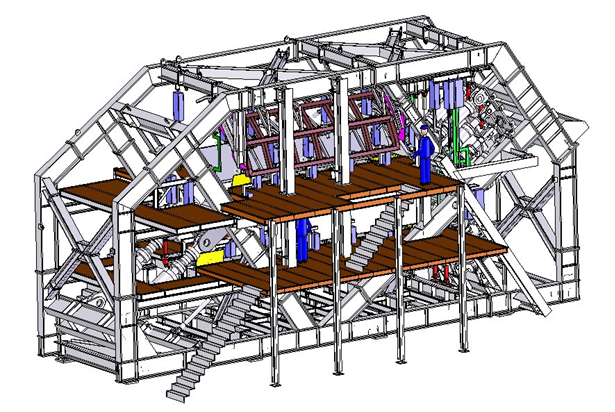

Prüfgestell für ein Flugzeugbauteil, 150t:

In einem Testgestell werden mittels Hydraulikzylinder die Luftlasten an einem Flugzeugbauteil simuliert. Es wurden verschiedene statische Belastungsversuche für die Zulassung im Luftverkehr gemacht.

Das Testgestell besteht aus den Hauptkomponenten:

• Gestell mit Bühnen
• Aufnahmepunkte der 100 Zylinder
• Aufnahmemechanik des Flugzeugbauteiles mit manueller Verstellung

Abmessungen des Testgestelles:

• Länge: 18 m
• Tiefe: 9 m
• Höhe: 8 m
• Gewicht: 150 t
• Trägergrößen HEB 300 bis HEB 700
• 100 Zylinder von 20 kN bis 800 kN
• Material: S355
• Verformung des Gestelles kleiner 3 mm
